鉆井液冷卻處理系統

1、應用背景

隨著我國對深層油氣資源需求的增長，高溫高壓地層在鉆井中愈發常見，高溫是最急需解決的問題。

高溫下，水基鉆井液面臨黏度控制難、濾失量大等問題；油基/合成基鉆井液作為油包水乳液，高溫易導致乳液體系失穩。

此外，高溫還影響井下工具壽命、機械鉆速和井壁穩定。

因此，在鉆井作業中及時冷卻鉆井液至適宜溫度十分必要。

2、工作原理

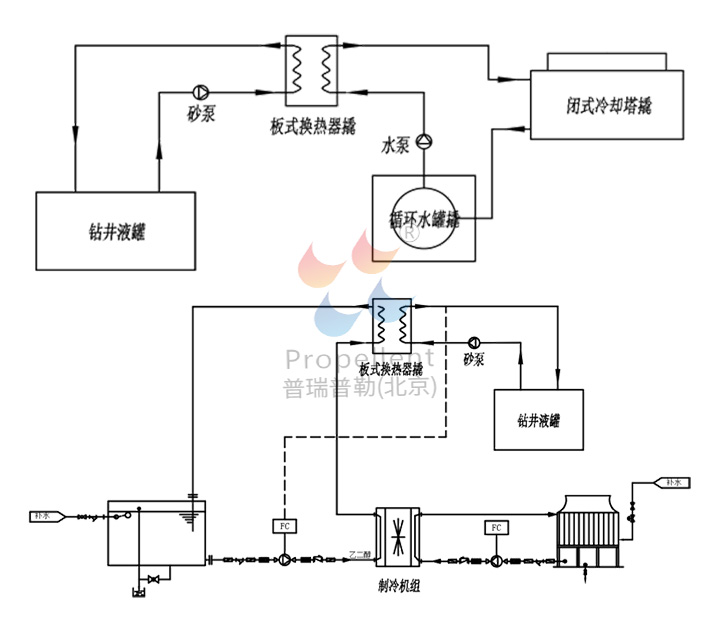

高溫鉆井液的冷卻通過兩個循環系統實現：鉆井液經固控設備處理后，由泵輸送至寬流道板式換熱器，與冷卻水進行熱交換后返回固控系統；冷卻水吸收熱量后溫度升高，被泵送至空冷器（或制冷機組）冷卻后，重新回到換熱器循環使用。

該系統通過持續的熱交換，有效為鉆井液降溫。

3、系統組成

鉆井液冷卻系統主要由鉆井液過濾系統、鉆井液冷卻系統、風冷撬/制冷機組、機泵、閥門及儀表等組成。

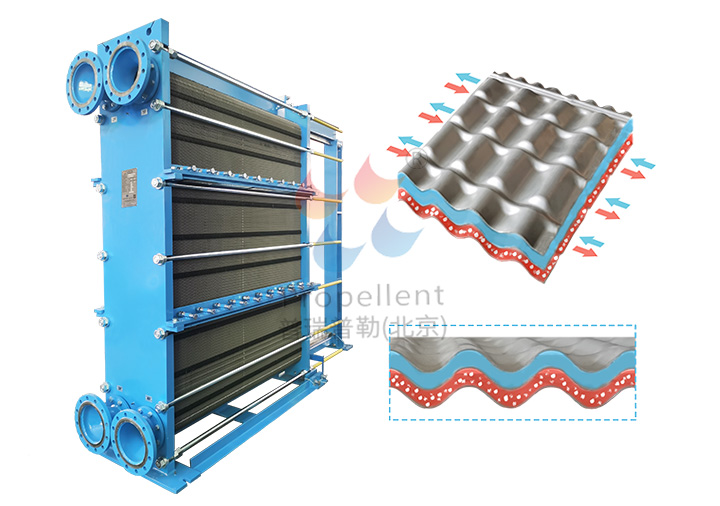

（1）寬流道板式換熱器是鉆井液冷卻系統的核心。

寬流道板式換熱器板型采用獨特的粗波紋、寬間隙通道結構設計，板間無觸點，通過性好，介質可以無限制地流過板片的換熱表面而不發生堵塞、滯留現象，有效防止固體顆粒物、懸浮物、纖維及粘稠物質的沉積、堵塞；

（2）風冷撬（或制冷機組）是系統的關鍵設備

該鉆井液冷卻系統包含兩個循環：高溫鉆井液在寬流道板式換熱器中與冷卻水換熱后返回泥漿罐；升溫的冷卻水經風冷撬（制冷機組）降溫后回流至換熱器。

系統通過罐體上的溫度傳感器實時監測，并由控制系統自動調節流量，從而精確控制冷卻效率，使鉆井液穩定在設定溫度。

4、技術優勢

普瑞普勒（北京）鉆井液冷卻處理系統是一種高效的閉式循環系統，核心設備包括寬流道板式換熱器、空冷器/制冷機組以及機泵等。其寬流道板式換熱器，不僅換熱效率高，流通順暢，能有效處理高溫鉆井液。

該系統提供兩種靈活的冷卻模式：一是通過空冷器利用自然風冷卻循環水，再與鉆井液進行熱交換；二是通過制冷機組制備冷凍水對鉆井液進行強制降溫。

整套系統易于實現自動化控制，對環境適應性強，適用范圍廣，代表了當前鉆井液冷卻技術的先進發展方向。

5、應用場景

石油化工行業：鉆井液冷卻、礦漿處理、泥漿處理等

6、工程案例

油基鉆井液冷卻器-寬流道板式換熱器在石油工業的應用
